大屏幕显示系统中矩阵和液晶拼接屏连接方法

浏览量:349

随着液晶拼接大屏幕显示系统设备的应用越来越广泛,在二三线城市生活中也能随处可见其踪影,但很多人似乎对矩阵与液晶拼接屏的连接方法还是一知半解,下面就让乐迪信息来为您介绍一下数字矩阵与液晶拼接屏的连接方法。

拼接大屏幕显示

1. 周边设备:一套完整的液晶拼接大屏幕显示系统是需要有各类线材、每一种线材的数量都与拼接屏的数量相同。除了线材外还需要有配套的支架、通常是根据用户的需求进行定制,常见的有前液压维护支架、壁挂支架、落地支架和机柜等多种可供用户选择。

2. 信号源:对于图像上拼接屏的信号源没有什么限制,但是从液晶拼接大屏幕的效果来看、建议信号源的信号质量及分辨率高一些的,一般选择HDMI和DVI这两种数字信号,当然要求不高的也可以选VGA信号源。

3. 液晶拼接屏:一般的拼接屏就那几种2X2、3X2、3X3、4X3、5X3、6X4、8X4、12X4等,那么这些大屏拼接后的接口就是4、6、9、12、15、24、32、48,此外、购买拼接屏的时候需要注意的是液晶拼接屏一定要含有内置的拼接屏处理器、而且还需要配套1个拼接处理器的软件、这种处理器的作用是完成各个屏之间图像的拼接。

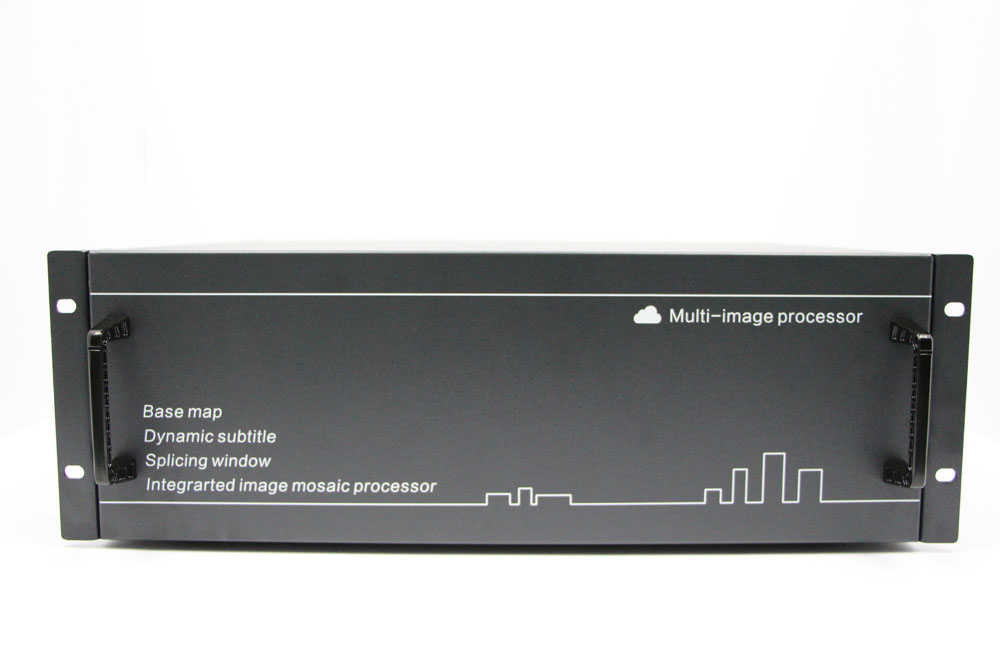

4. 矩阵:拼接处理矩阵采用嵌入式Linux操作系统和总线交换技术,最大支持144路显示屏的同时输出,支持IPC解码卡,多媒体功能卡,智能分析卡,机器视觉卡等多种业务卡,可实现显示画面的任意开窗、漫游、叠加、缩放、旋转等多种切换显示效果,并支持多种视频源输入模式,也支持IPC的视频图像的接入,能够实现跨平台交互,支持Anroid/IOS/Windows/Linux.矩阵的接口类型要看信号源及大屏的接口,矩阵输入端的数量要看信号源的个数、矩阵输出端的大小要看拼接屏的大小,但是矩阵的输出端口一定要大于或等于拼接屏的所有接口数量。






拼接显示系统

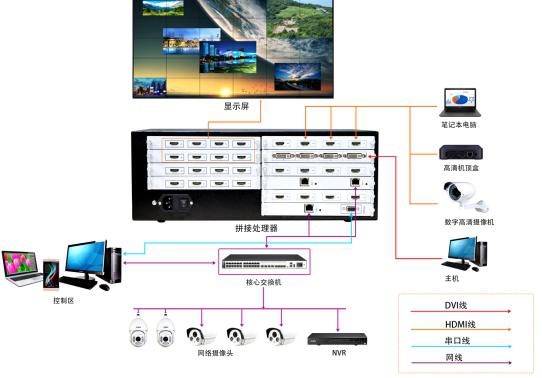

矩阵与液晶拼接屏的连接方法

1. 信号源输出接矩阵的输入端

2. 矩阵的输出端接液晶拼接屏的每块屏

3. 拼接屏中每块屏之间用RS-232线(或网线)串联起来

4. 拼接屏之间串联的RS-232线(或网线)连接完最后一个屏后输出来连接控制电脑;

5. 矩阵的RS-232串口同样用RS-232线连接控制电脑;

6. 控制电脑上安装拼接屏处理器软件、将矩阵协议写入拼接屏控制软件。
