1.集成解码器

a.内置解码器，支持PELCO-D/P协议，支持协议定制，通讯波特率可调，通过云台内部的简单拨码，即可与多种常用系统兼容，通用性极强。

b.RS485串行控制；云台地址1～127。

2.集成全方位云台

a.水平360º无限位连续旋转，手动其转动速度从0.9～60rad/s连续调整,预置位速度

100°/S；垂直方向转动范围-90º～90º，手动转速达40rad/s，预置位速度60°/S。

b.低速运行平稳、超低噪声、画面无抖动。

c.实现全方位无盲点监视，定位精度达±0.1°。

d.直接除霜功能，防止摄像机视窗结雾。

e.支持雨刮功能。

f.红外夜视100米。

3.智能化程度高

a.可存储多达256个预置位。数据断电记忆。

b.支持两点间进行水平扫描。扫描速度可以修改，线扫方位可自由选择。通过设置，云台可以在任意两点间做大于或小于180度扫描，扫描速度连续可调。

c.轨迹自学习功能。系统能模拟出用户在200秒内操作的PTZ路线，数据断电记忆。

d.长焦限速功能。云台能根据摄像机当前的焦距长短自动调整其手动控制速度。摄像机的放大倍数越大，其手动控制速度。摄像机的放大倍数越大，其手动控制速度越慢，以保证能够快速准确搜索目标。

4.在产品安装前，请首先确认系统中的控制主机所使用的通信协议及波特率，然后配置云台SW1拨码，选择地址和波特率，通信协议固定PELCO-D/P。

SW1

地址拨码

1.地址拨码图

2.地址拨码：

SW1设定云台地址云台，云台地址范围1～127。从DIP-7到DIP-1相当于一个7位的二进制数。DIP-7为最高位，DIP-1为最低位。每一位的“ON”状态表示1，“OFF”状态表示0。下面是部分地址编码的拨码表：

例如：

a)云台地址按二进制编码方式设定，ON表示“1”；OFF表示“0”。

b)上面只列出了1到18号地址编码。

c)协议设定：通信协议为PELCO-D/P。

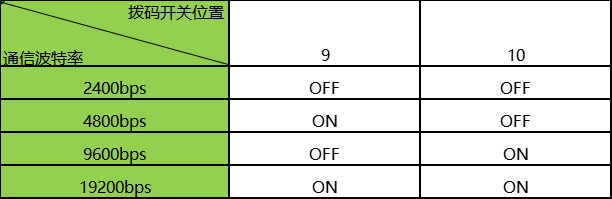

d)云台通信波特率设定。

3.出线连接柱说明：

十芯输入接线柱

3.1十芯输入接线柱说明：
